WTL Gergi Kontrol Yük Hücresi
WTL Gergi Kontrol Yük Hücresi, rulman yataklı disk tipi bir tasarıma sahiptir ve gergi kontrol uygulamaları için özel olarak geliştirilmiştir.
Stok Kodu: WTL
Her Gramda Doğruluk, Her Ağırlıkta Güven.Her Gramda Doğruluk, Her Ağırlıkta Güven.
Genel Özellikler
Teknik Özellikler
Teknik Çizimler
Kablo Bağlantıları
3 Boyut
Dosyalar
Genel Özellikler
WTL Gergi Kontrol Yük Hücresi, rulman yataklı disk tipi bir tasarıma sahiptir ve gergi kontrol uygulamaları için özel olarak geliştirilmiştir. Dayanıklı nikel kaplama çelik ve paslanmaz çelik malzemeden üretilen WTL, uzun ömürlü kullanım ve zorlu koşullara karşı yüksek direnç sunar. WTL, yük hücresinin içine rulman monte edilerek kullanılır. Üzerinde bulunan dahili dört pinli konnektör, hızlı ve pratik bağlantı imkânı sunarak kurulum sürecini kolaylaştırır.
Uygulama Alanları
- Gerginlik Kontrol
- Tekstil Dokuma Makinaları
- Matbaa Baskı Makinaları
Teknik Özellikler
| Kapasite | 20, 50, 100, 200 Kg |
| Doğruluk Sınıfı | C3 |
| Min. Yük | 0 kg |
| Maks. Bölüntü Sayısı (nLC) | 3000 |
| Min. Ölçüm Aralığı (Y=Emax / Vmin) | 10000 |
| Toplam Hata | ±0.02 %FS |
| Çıkış Kazancı (FS) | 2.00 ± 0.005mV/V |
| Sıfır Balansı | ± 1 %FS |
| Giriş Direnci | 400 Ω ± 20 Ω |
| Çıkış Direnci | 350 Ω ± 5 Ω |
| İzolasyon Direnci | ≤ 5000 MΩ (100VDC) |
| Kompanze Edilmiş Çalışma Sıcaklığı | -10 ˜ + 40 °C (Opsiyonel) |
| Çalışma Sıcaklığı | -30 ˜ + 70 °C |
| Önerilen Uyarma Gerilimi | 10 VDC |
| Maks. Uyarma Gerilimi (Umax) | 15 VDC |
| Aşırı Yükleme Kapasitesi | 150 % FS |
| Kırılma Yükü | 300 % FS |
| Koruma Sınıfı | IP 66 |
| Malzeme | Alaşımlı/ Paslanmaz Çelik |
| Kablo | 4x014mm² – 3.5 Metre Soketli |
Teknik Çizimler

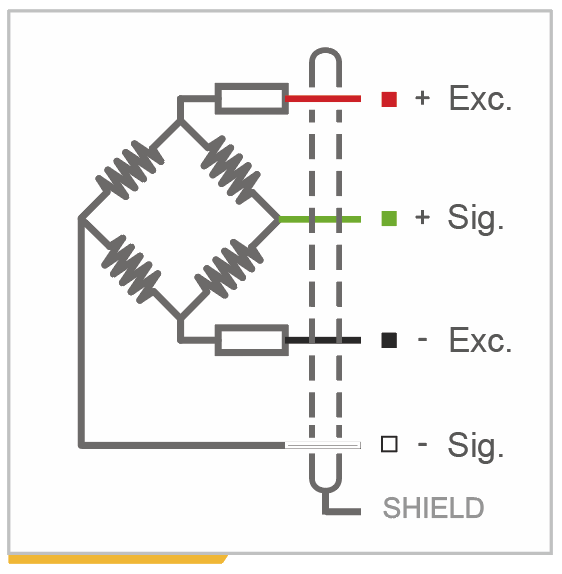

Kablo Bağlantıları
3 Boyut
Dosyalar
