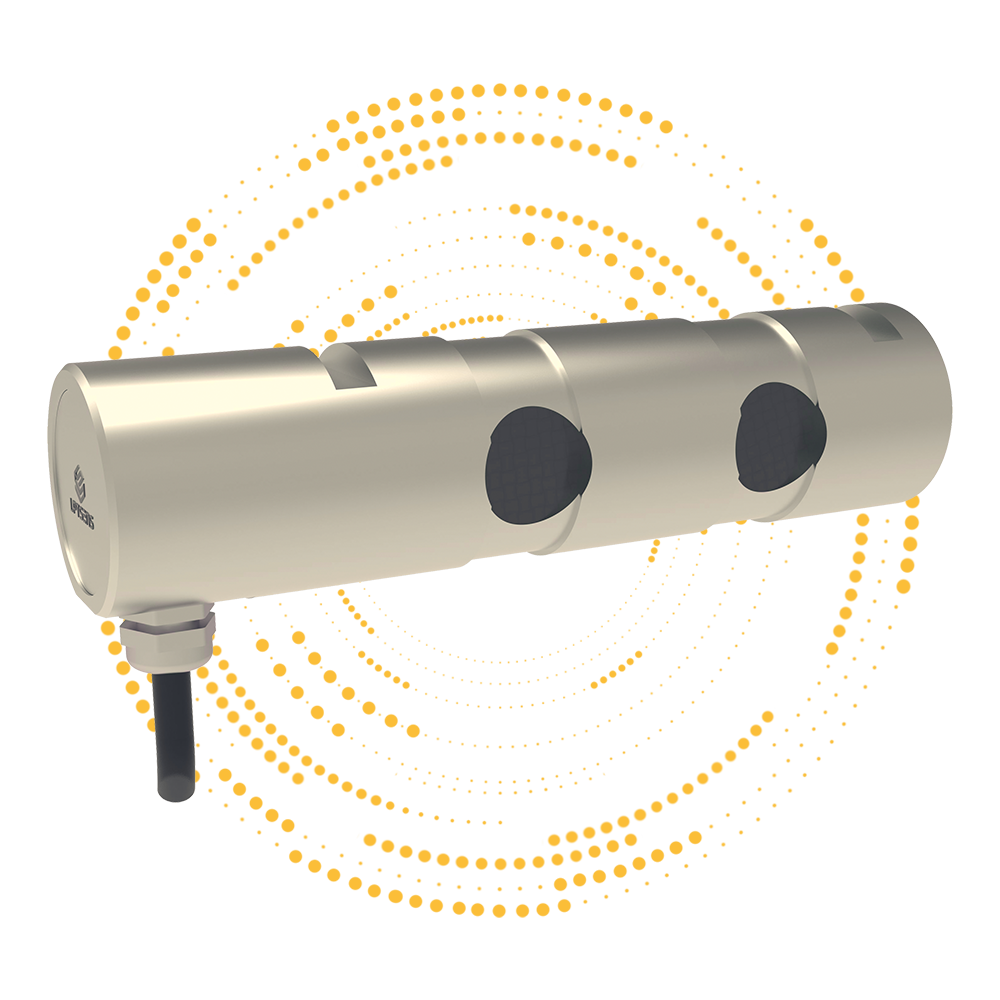

HWC-4 Pin Tipi Yük Hücresi
HWC-4 Pin Tipi Yük Hücresi, pin tipi silindirik tasarımı ve dört farklı noktadan ölçüm yapabilme özelliği ile yüksek hassasiyet sunar.
Stok Kodu: HWC-4
Her Gramda Doğruluk, Her Ağırlıkta Güven.Her Gramda Doğruluk, Her Ağırlıkta Güven.
Genel Özellikler
Teknik Özellikler
Teknik Çizimler
Kapasite
3 Boyut
Dosyalar
Genel Özellikler
HWC-4 Pin Tipi Yük Hücresi, pin tipi silindirik tasarımı ve dört farklı noktadan ölçüm yapabilme özelliği ile yüksek hassasiyet sunar. Vinçler ve mobil tartım uygulamaları gibi çeşitli endüstriyel alanlarda kullanılmak üzere tasarlanmıştır. İhtiyaca uygun ölçü ve kapasite seçenekleriyle üretilebilen bu model, mV/V standart sinyal çıkışının yanı sıra 4-20mA, 0-10V analog ve RS485 dijital çıkış seçenekleriyle geniş bir uyumluluk sağlar.
Özel üretim Pin Tipi Yük Hücresi siparişi vermek için, özel loadpin bilgi formunu doldurabilirsiniz.
Uygulama Alanları
- Vinç Aşırı Yük Sistemleri
- Mobil Tartım Uygulamaları
Teknik Özellikler
| Kapasite | 2 Ton’dan 60 Ton’a kadar |
| Doğruluk Sınıfı | D1 |
| Min. Yük | 0 kg |
| Maks. Bölüntü Sayısı (nLC) | – |
| Min. Ölçüm Aralığı (Y=Emax / Vmin) | – |
| Toplam Hata | ±0.5 %FS |
| Çıkış Kazancı (FS) | 1.2 ± 0.2mV/V |
| Sıfır Balansı | ± 1 %FS |
| Giriş Direnci | 380 Ω ± 20 Ω 720 Ω ± 20 Ω |
| Çıkış Direnci | 350 Ω ± 5 Ω 702 Ω ± 5 Ω |
| İzolasyon Direnci | ≤ 5000 MΩ (100VDC) |
| Kompanze Edilmiş Çalışma Sıcaklığı | -10 ˜ + 40 °C (Opsiyonel) |
| Çalışma Sıcaklığı | -30 ˜ + 70 °C |
| Önerilen Uyarma Gerilimi | 10 VDC |
| Maks. Uyarma Gerilimi (Umax) | 15 VDC |
| Aşırı Yükleme Kapasitesi | 150 % FS |
| Kırılma Yükü | 300 % FS |
| Koruma Sınıfı | IP 67 |
| Malzeme | Alaşımlı/ Paslanmaz Çelik |
| Kablo | 4x022mm² |

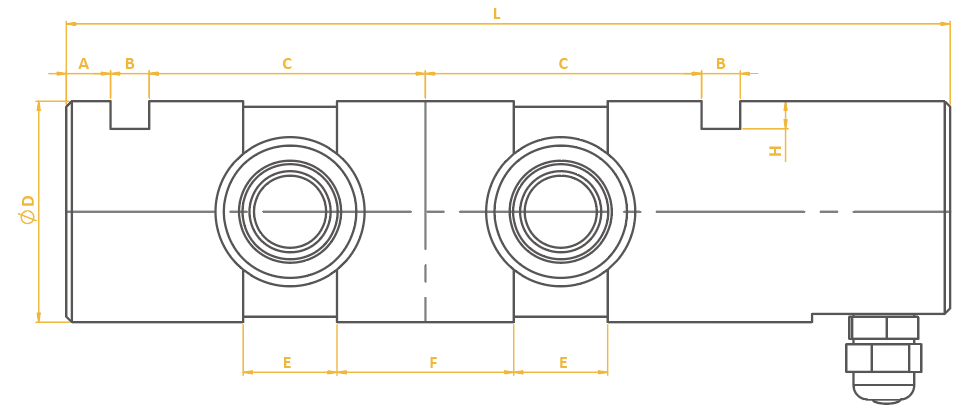

Teknik Çizimler
Kapasite
| Kapasite | A | B | C | D | E | F | H | L |
|---|---|---|---|---|---|---|---|---|
| 2 Ton | 8 | 7 | 42 | 40 | 15 | 32 | 5 | 139 |
| 5 Ton | 8 | 7 | 50 | 40 | 17 | 32 | 5 | 160 |
| 10 Ton | 8 | 9 | 64 | 50 | 22 | 46 | 5 | 199 |
| 15 Ton | 8 | 9 | 64 | 59,8 | 22 | 46 | 5 | 199 |
| 20 Ton | 10 | 14 | 93 | 74,8 | 37 | 60 | 10 | 252 |
| 30 Ton | 12 | 14 | 102 | 85 | 37 | 78 | 10 | 290 |
| 60 Ton | 28 | 14 | 111 | 85 | 37 | 78 | 14,5 | 315 |
