STK S Tipi Yük Hücresi
STK S Tipi Yük Hücresi, 50 kilodan 7500 kiloya kadar kapasite seçenekleriyle, yüksek hassasiyetli ölçüm ihtiyaçlarınızı karşılamak için tasarlanmıştır.
Stok Kodu: STK
Her Gramda Doğruluk, Her Ağırlıkta Güven.Her Gramda Doğruluk, Her Ağırlıkta Güven.
Genel Özellikler
Teknik Özellikler
Teknik Çizimler
Kapasite
3 Boyut
Dosyalar
Genel Özellikler
STK S Tipi Yük Hücresi, 50 kilodan 7500 kiloya kadar kapasite seçenekleriyle, yüksek hassasiyetli ölçüm ihtiyaçlarınızı karşılamak için tasarlanmıştır. Dayanıklı nikel kaplamalı alaşımlı veya paslanmaz çelik gövdesi, zorlu endüstriyel koşullara uyum sağlarken hermetik sızdırmazlık özelliği, uzun ömürlü ve güvenilir kullanım sunar. STK, çekme ve basma prensibi ile çalışır.
Uygulama Alanları
- Vinç Kantarları
- Tank ve Bunker Tartımları
- Mekanik Baskül Dönüşümleri
- Basma ve Çekme Kuvvet Testleri
Teknik Özellikler
| Kapasite | 50, 100, 300, 500 Kg 1, 2, 3, 5, 7.5 Ton |
| Doğruluk Sınıfı | C3 |
| Min. Yük | 0 kg |
| Maks. Bölüntü Sayısı (nLC) | 3000 |
| Min. Ölçüm Aralığı (Y=Emax / Vmin) | 10000 |
| Toplam Hata | ±0.022 %FS |
| Çıkış Kazancı (FS) | 2.00 ± 0.005mV / V |
| Sıfır Balansı | ± 1 %FS |
| Giriş Direnci | 380 Ω ± 20 Ω |
| Çıkış Direnci | 350 Ω ± 3 Ω |
| İzolasyon Direnci | ≤ 5000 MΩ (100VDC) |
| Kompanze Edilmiş Çalışma Sıcaklığı | -10 ˜ + 40 °C |
| Çalışma Sıcaklığı | -30 ˜ + 70 °C |
| Önerilen Uyarma Gerilimi | 10 VDC |
| Maks. Uyarma Gerilimi (Umax) | 15 VDC |
| Aşırı Yükleme Kapasitesi | 150 % FS |
| Kırılma Yükü | 300 % FS |
| Koruma Sınıfı | IP 66 / IP68 |
| Malzeme | Çelik/Paslanmaz Çelik |
| Kablo | 4x022mm² |

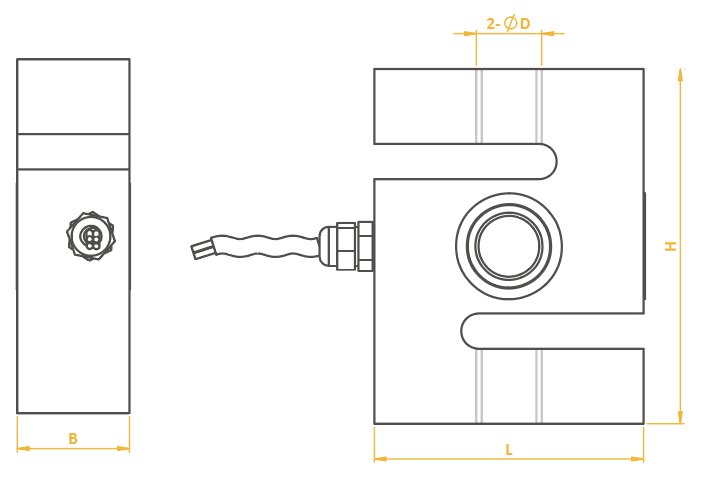

Teknik Çizimler
Kapasite
| Kapasite | ØD | L | H | B | KABLO |
|---|---|---|---|---|---|
| 50, 100 – 750 Kg | M12 | 51 | 76.2 | 19.1 | 3,5 m |
| 1000 Kg | M12 | 51 | 76.2 | 25.4 | 3,5 m |
| 1500 – 7500 Kg | M20X1.5 | 76.2 | 100.4 | 31.8 | 5 m |
